MIL-STD-810H Sıcaklık Şoku (Temperature Shock) (Method 503.7) Test Makinesi

MIL-STD-810H (Method 503.7) Sıcaklık Şoku (Temperature Shock)

MIL-STD-810G (Method 503.5) Test Makinesi

‘nin amacı, Cihazın ani sıcaklık değişimlerine (sıcaklık şoku) karşı dayanıklılığını test edilmesidir. Bu test, cihazın ani sıcaklık artışlarına veya azalışlarına ne kadar dayanıklı olduğunu ölçer.

1. Kapsam (Scope)

1.1 Amaç:
Bu test, bir malzemenin ani ortam sıcaklığı değişimlerine karşı fiziksel hasar veya performans kaybı yaşamadan dayanıp dayanamayacağını belirlemek için kullanılır. “Ani değişim”, 1 dakika içinde 10°C’den (18°F) fazla hava sıcaklığı değişimi olarak tanımlanır​.

1.2 Uygulama:

• Normal çevre koşulları:
  • Klima kontrollü ortamlar ile aşırı dış ortamlar arasında geçiş (örneğin, klima kontrollü bir alandan çöl sıcaklıklarına veya ısıtılmış bir barınaktan soğuk dış ortama çıkış).
  • Yerden yüksek irtifalara hızlı çıkış (örneğin, yüksek performanslı bir araçla sıcak ortamdan soğuk ortama çıkış).
  • Uçaktan yapılan hava bırakmaları veya yük taşımacılığı.
• Güvenlik ve hata tarama:
  • Ani sıcaklık değişimlerine daha az maruz kalması beklenen malzemelerde güvenlik sorunlarını ve potansiyel kusurları ortaya çıkarmak için uygulanabilir.

1.3 Sınırlamalar:

• Ani sıcaklık değişimleri nedeniyle iç bileşenlerde ısı transferinin ihmal edilebilir olduğu durumlar (büyük kütleli veya yalıtılmış cihazlar).
• Uzun süreli sıcaklık maruziyeti sonrası performans değerlendirmesi için uygun değildir (bunun yerine Method 501.7 ve 502.7 kullanılmalıdır).
• Sıvılar arası sıcaklık değişimlerine maruz kalan malzemeler veya yanıcı gaz etkileri test edilmez.

2. Test Özelleştirme Rehberi (Tailoring Guidance)

2.1 Bu yöntemin seçilmesi
Sıcaklık şoklarının malzemenin yaşam döngüsünde olası olduğu senaryolarda bu yöntem kullanılır.

2.1.1 Sıcaklık şoklarının etkileri

• Cam şişelerin veya optik malzemelerin çatlaması
• Hareketli parçaların sıkışması veya gevşemesi
• Patlayıcı maddelerde katı tanelerin çatlaması
• Farklı genleşme katsayılarına sahip malzemeler arasında çatlamalar
• Yüzey kaplamalarının çatlaması
• İzolasyon malzemelerinde bozulma
• Elektriksel ve elektronik bileşenlerin arızalanması

2.1.2 Diğer test yöntemleri ile sıralama
Bu test, Method 501.7 (yüksek sıcaklık) ve Method 502.7 (düşük sıcaklık) testlerinden elde edilen verilerle daha iyi tanımlanabilir.

2.2 Test prosedürü seçimi
Test yöntemi tek bir prosedür içerir, ancak dört farklı varyasyon ile uygulanabilir:

1. I-A: Tek yönlü şok (sadece sıcak veya soğuk tarafa geçiş).
2. I-B: Tek döngü sıcaklık şoku (soğuktan sıcağa ve tekrar geri).

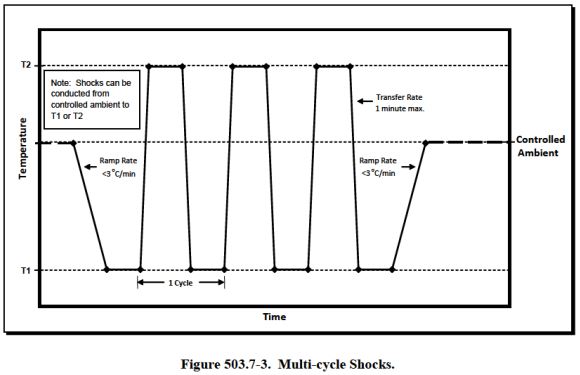

3. I-C: Çoklu döngü sıcaklık şoku (birden fazla sıcaklık geçişi).

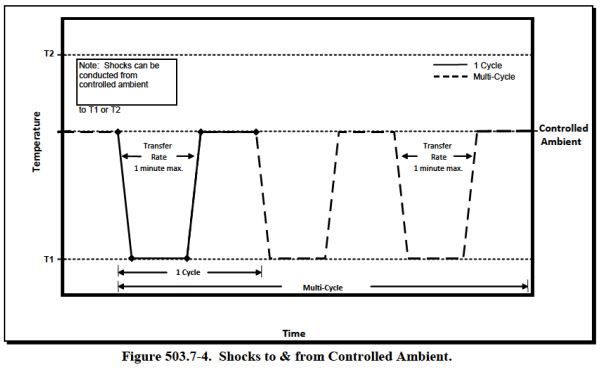

4. I-D: Kontrollü ortam sıcaklığından aşırı sıcak veya soğuğa geçiş.

2.3 Test seviyelerinin ve koşullarının belirlenmesi

• İklim koşulları: Gerçek hizmet koşulları temel alınmalıdır.
• Maruz kalma süresi: Yeterli süre boyunca malzeme sıcaklığının dengelenmesi gerekir.
• Test öğesi konfigürasyonu: Gerçek kullanım veya lojistik yapı göz önüne alınmalıdır.

3. Gerekli Bilgiler (Information Required)

3.1 Ön test hazırlıkları

• Test öğesinin konfigürasyonu
• Aşırı sıcaklık seviyeleri
• Sıcaklık stabilizasyon süreleri
• Şok türü ve yönü

3.2 Test sırasında toplanacak veriler

• Oda sıcaklığı değişim kayıtları
• Malzeme üzerindeki sıcaklık ölçümleri
• Transfer süreleri
• Test süresi ve maruz kalma döngüleri

3.3 Test sonrası veriler

• Sıcaklık değişim kayıtları
• Görsel inceleme sonuçları
• Test edilen bileşenin durumu ve işlevselliği
• Önceki testlerden etkilenme durumu

4. Test Süreci (Test Process)

4.1 Test Tesisi ve Donanımı

• İki ayrı sıcaklık odası veya hızlı sıcaklık değişimlerine izin veren bölmeli bir sistem gereklidir.
• Malzeme transfer süresi 1 dakika içinde olmalıdır.

4.2 Test Kontrolleri

• Sıcaklık değişim hızı 2°C’den fazla sapmamalıdır.
• Hava akışı: Test örneğinin sıcaklık değişimini etkileyebilir.

4.3 Test Kesintileri

• Kamera arızası: Test koşulları bozulursa, son başarılı test sıcaklığına geri dönülerek test devam ettirilmelidir.
• Malzeme arızası: Malzeme başarısız olursa, yeni bir malzeme ile testin baştan tekrarlanması önerilir.

4.4 Test Uygulama Prosedürleri

• Prosedür I-A: Tek yönlü sıcaklık değişimi.
• Prosedür I-B: Soğuktan sıcağa ve tekrar geri dönen tek döngü.
• Prosedür I-C: Çoklu döngülerle aşırı sıcaklık değişimi.
• Prosedür I-D: Kontrollü ortamdan sıcak veya soğuk aşırı koşullara geçiş.

5. Sonuç Analizi (Analysis of Results)

Test sonuçları aşağıdaki açılardan analiz edilir:

• Fiziksel hasar: Çatlamalar, deformasyonlar, sızdırmazlık kaybı
• Fonksiyonel bozulma: Elektriksel veya mekanik bileşenlerdeki arızalar
• Kimyasal etkiler: Malzeme bileşiminde değişiklikler

6. Referanslar ve İlgili Belgeler (References/Related Documents)

• MIL-STD-810H
• NATO STANAG 4370, AECTP 300, Method 303
• MIL-HDBK-310 (Küresel İklim Verileri)

Genel Özellikler

Uygulama Alanları

• Elektronik ve Askeri Cihazlar: Hızlı sıcaklık değişimlerine maruz kalan cihazlar.
• Otomotiv ve Havacılık: Araç ve uçak bileşenleri.

MIL-STD-810H (Method 503.7) hakkında daha fazla bilgi almak veya sipariş vermek için bizimle iletişime geçebilirsiniz.
